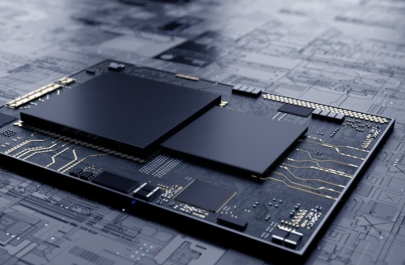

提起COB封裝，可能很多人不太熟悉，COB封裝（Chip-on-Board Package）是一種常用的電子元器件封裝技術，功能是將芯片直接安裝在PCB上，而并非使用傳統的插針、焊腳或表面貼裝技術，具有小尺寸、高可靠性和良好的電性能等特點。

COB封裝的工藝流程具體如下：

1、芯片準備：首先，需要選擇合適的芯片，并進行清潔和檢查，確保芯片表面沒有污染物和缺陷。

2、芯片粘貼：在準備好的PCB上，使用導電膠水或?qū)崮z水將芯片粘貼到指定位置。這需要高精度的定位和對膠水的正確控制。

3、金線連接：使用微線焊或焊線機將芯片上的金線與PCB上的引腳連接起來。這些金線起到了信號傳輸和電氣連接的作用。

4、封裝固化：通過熱固化或紫外固化膠水，將芯片與PCB緊密連接，并確保穩定性和可靠性。

5、封裝保護：為了保護芯片和連接線，通常會在封裝之后使用環氧樹脂或其他保護材料進行涂覆。

相比傳統封裝技術，COB封裝有許多顯著的優勢。

首先，由于芯片直接安裝在PCB上，可顯著減小封裝體積，提高集成度和空間利用率。其次，COB封裝不需要焊腳或插針，可減少電阻和電感，提高電性能和信號傳輸速度。此外，COB封裝封裝的直接連接方式減少了插針和焊接 的故障點，提高了可靠性和耐久性。

COB封裝廣泛應用于需要高性能和小尺寸的電子設備中，特別是移動設備、通信設備和消費電子產品。它可以實現更緊湊、輕量級的設計，并提供更高的集成度和可靠性。然而，COB封裝也面臨一些挑戰，例如對精密定位和精細工藝的要求較高，對生產環境的溫度和濕度等因素敏感等。
