圓心，通過圓工具獲得圓心坐標及半徑。

匹配作為粗定位使用，圓工具跟隨粗定位自動改變位置；對于目標比較固定的情況，可不采用粗定位功能。

當不需要粗定位時，可跳過匹配類參數調整，直接對測量類參數進行調整。

1.模板選擇與圓工具擺放

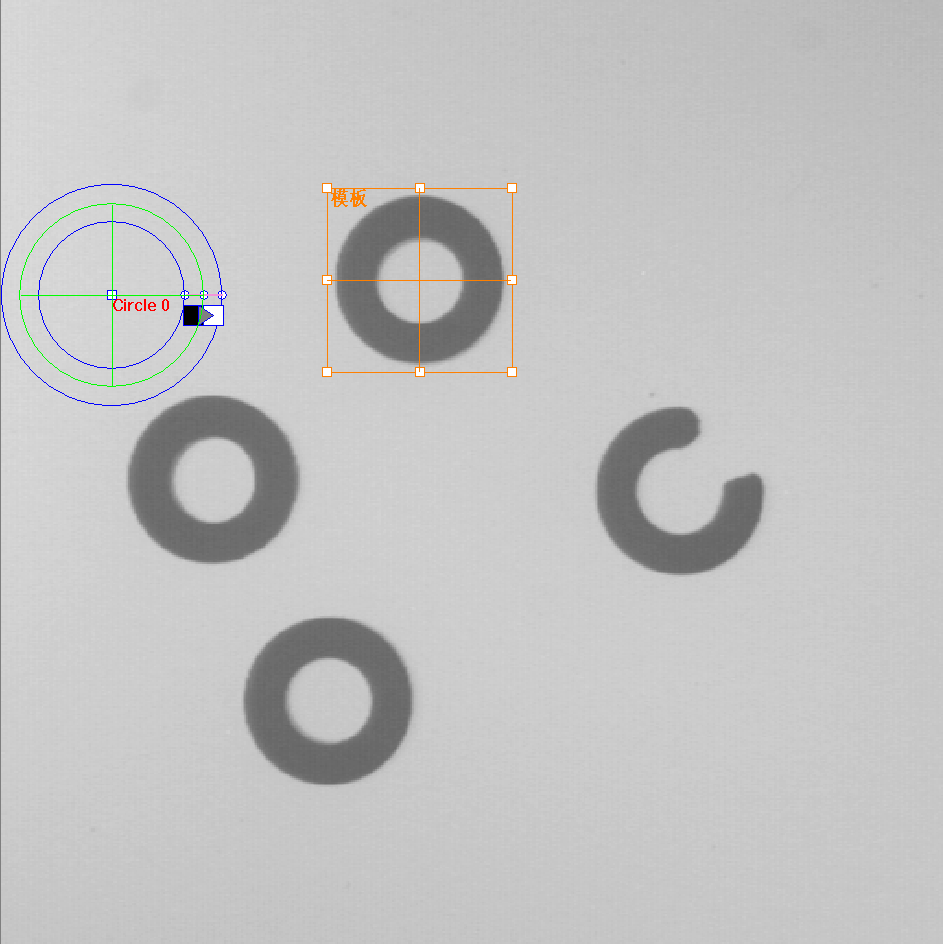

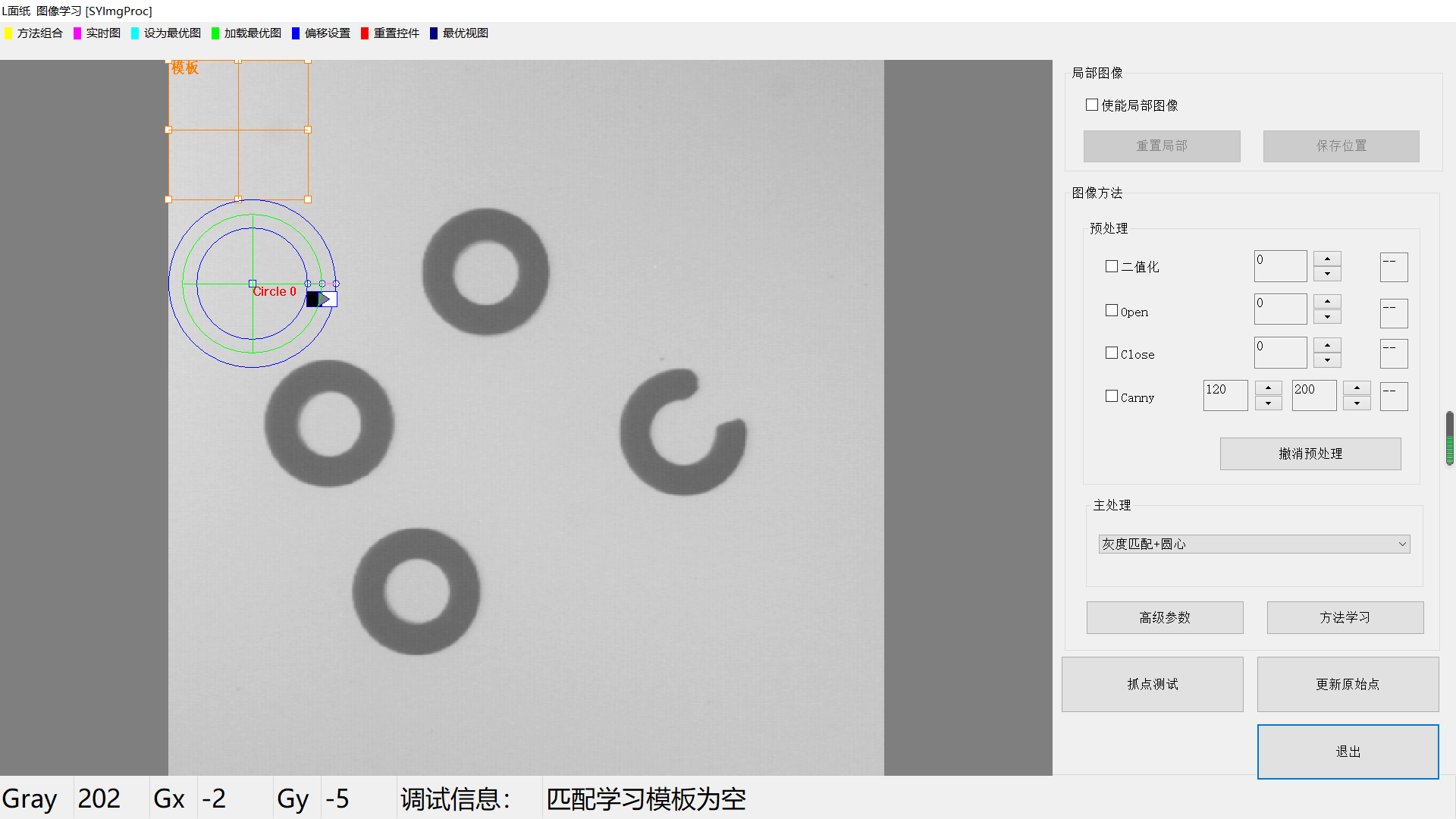

在主處理下拉列表中選擇【灰度匹配+圓心】，在圖像范圍內顯示橙色矩形框和圓工具。如果未見，請點擊工具欄上方的【重置控件】。

1.1模板選擇

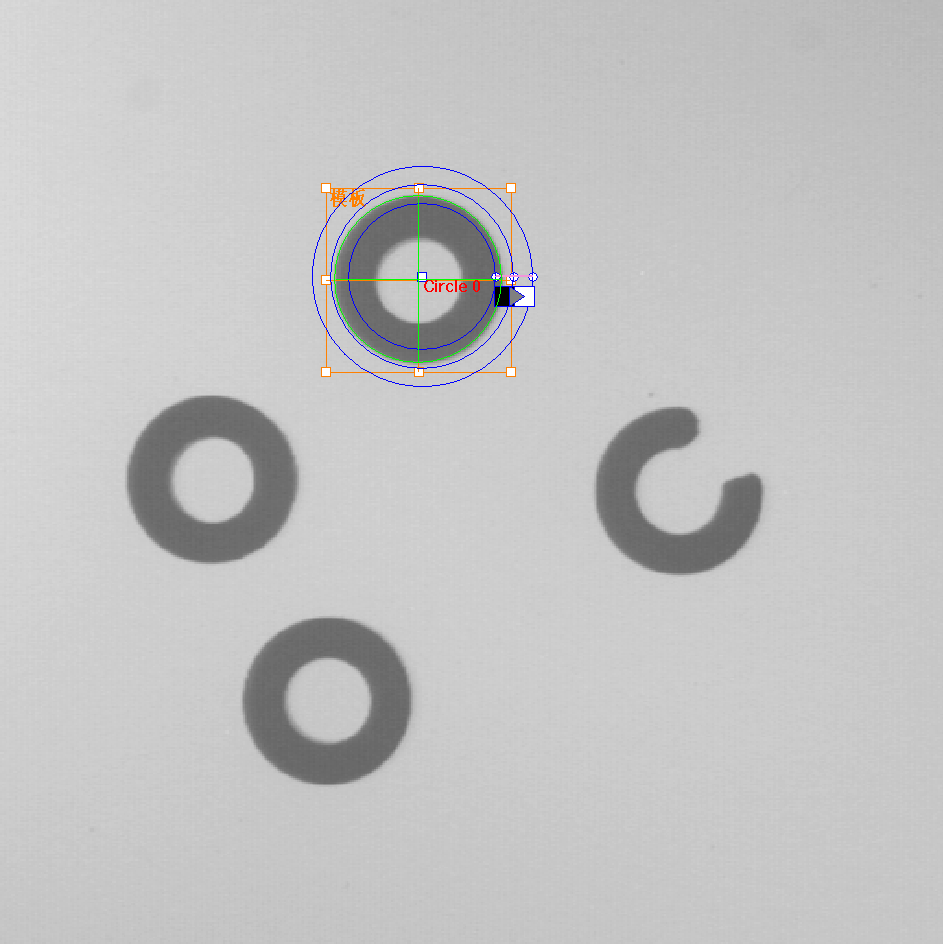

通過鼠標改變ROI的大小，并拖放至適當的位置作為學習的模板

1.2圓工具擺放

1.2.1圓工具的鼠標響應

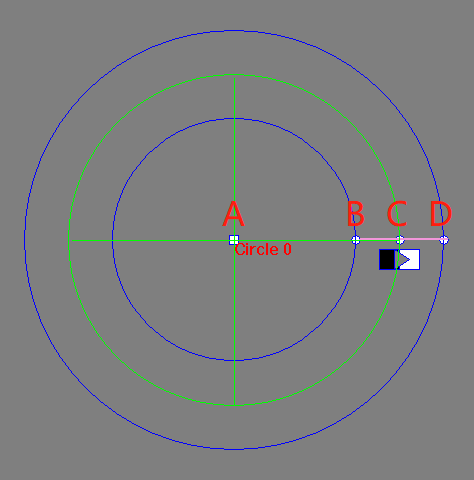

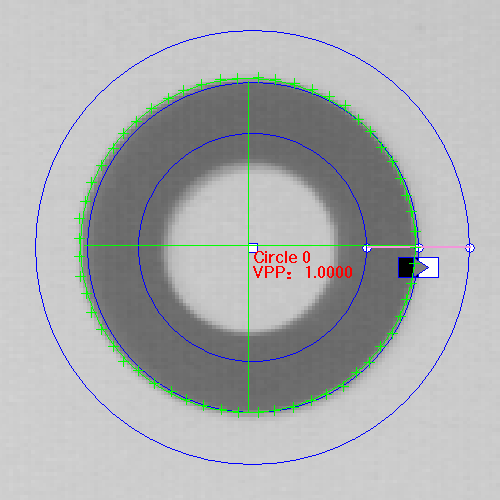

【1】圓工具有4個鼠標控制點，如上圖所示。

控制點A：使用鼠標點選該控制點可拖動整個圓工具

控制點B、D：使用鼠標點選該控制點可改變圓環的寬度

控制點C：使用鼠標點選該控制點可改變圓工具的半徑

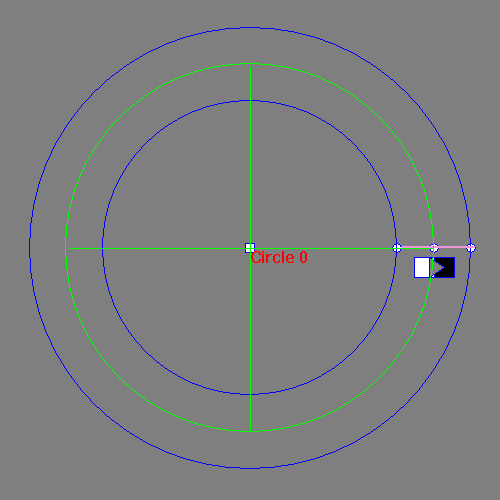

【2】鼠標左鍵雙擊控制點A，可改變測量的極性，請注意黑白標簽的改變。

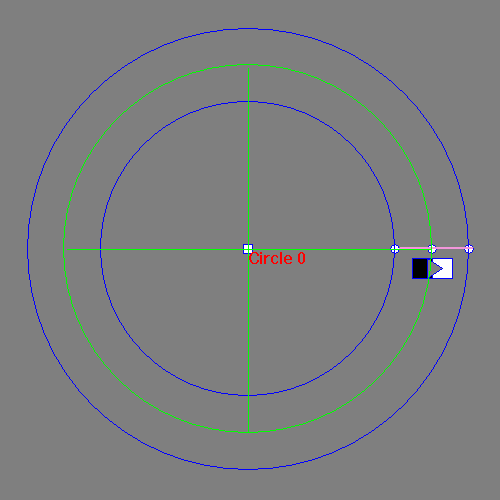

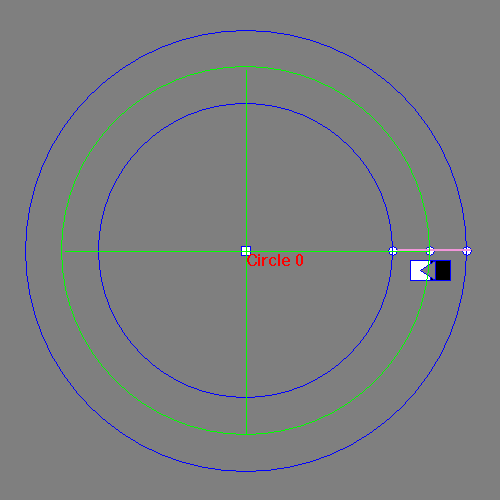

                   從黑到白           從白到黑

【3】鼠標右鍵雙擊控制點A，可改變測量的方向，請注意黑白標簽上三角箭頭的改變。

                          從內到外                                                    從外到內

1.2.2圓工具擺放

利用鼠標拖放圓工具至合適的位置，鼠標操作修改圓工具的測量屬性，這樣方便地完成了圓工具的擺放。

1.3學習

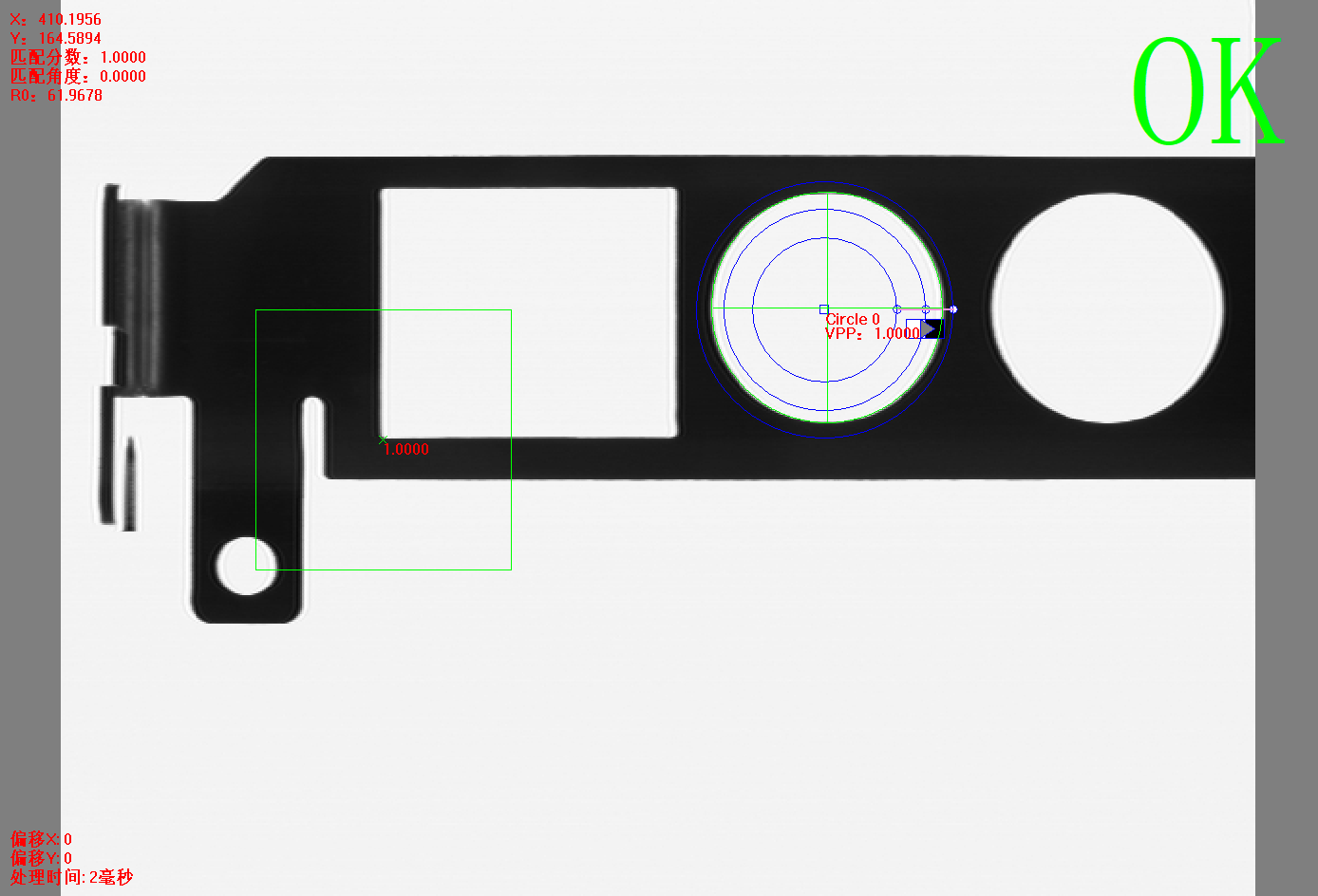

點擊【方法學習】后，灰度匹配+圓心 方法的所有信息將被保存，并自動進行圖像處理，相關的信息將顯示。

2.灰度匹配的參數設置

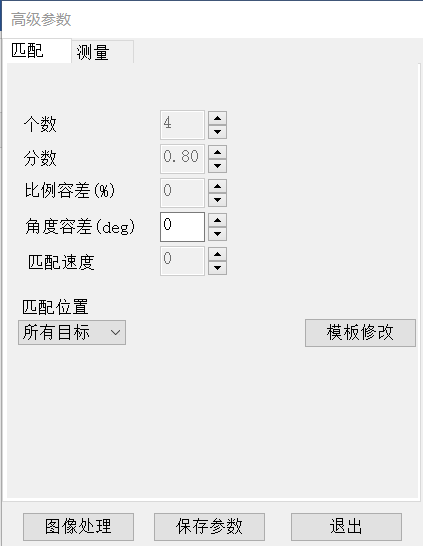

點擊【高級參數】進入參數設置界面。

2.1個數

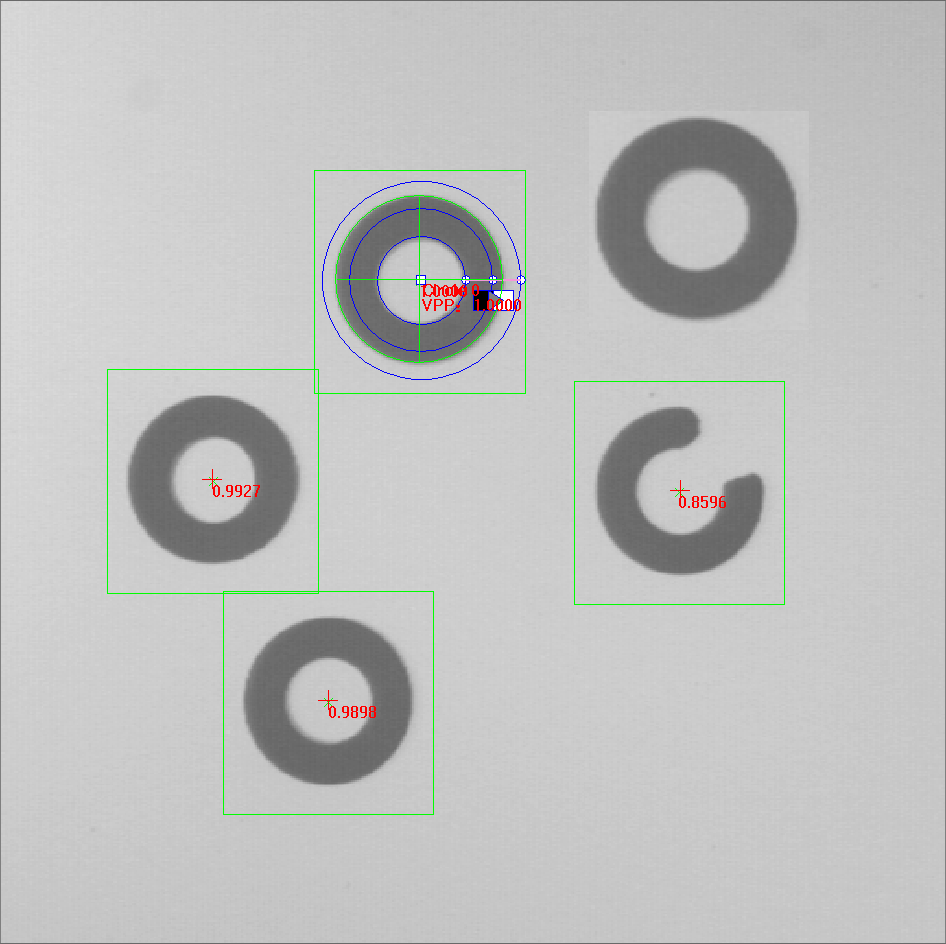

圖像中存在多個目標時，設置【個數】，即可返回多個目標。

                      個數：1                                                 個數：4

2.2分數

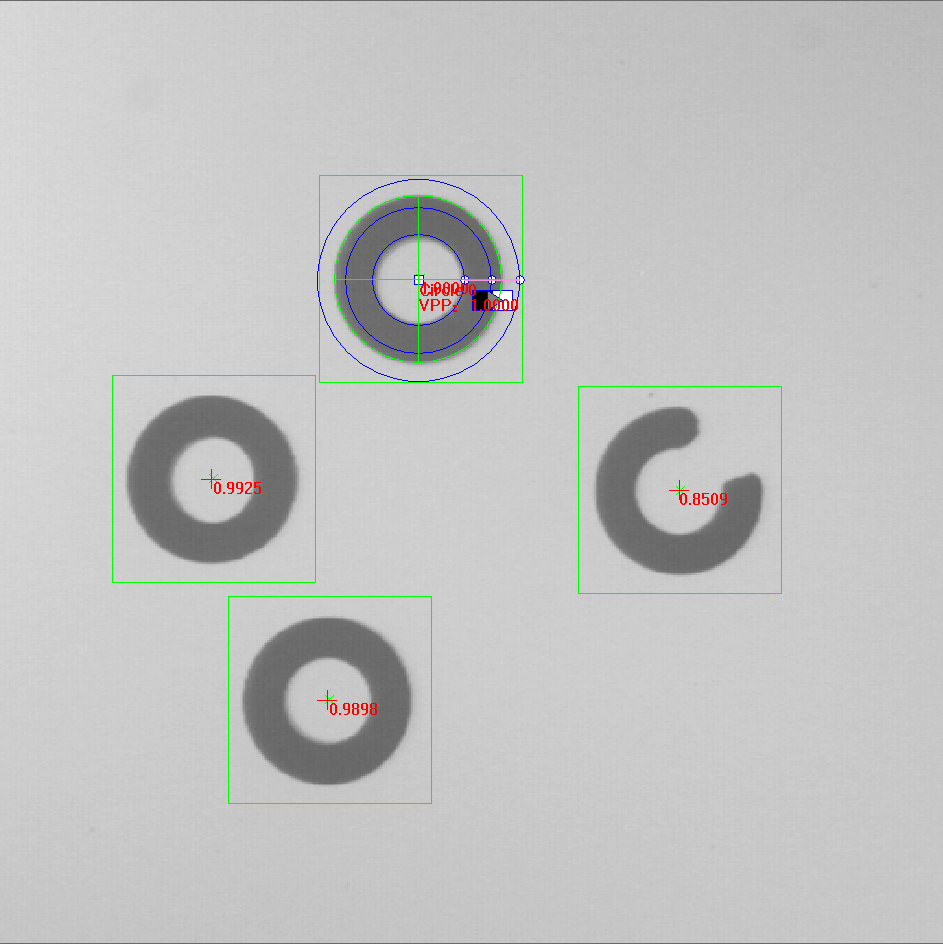

目標與模板間的相似度分數。分數越高，表示目標與模板越相似。分數在設置值之下的目標，將會被剔除。（請觀察下面圖中，每個目標的分數）

                  分數：0.8                                                          分數：0.9

2.3比例容差

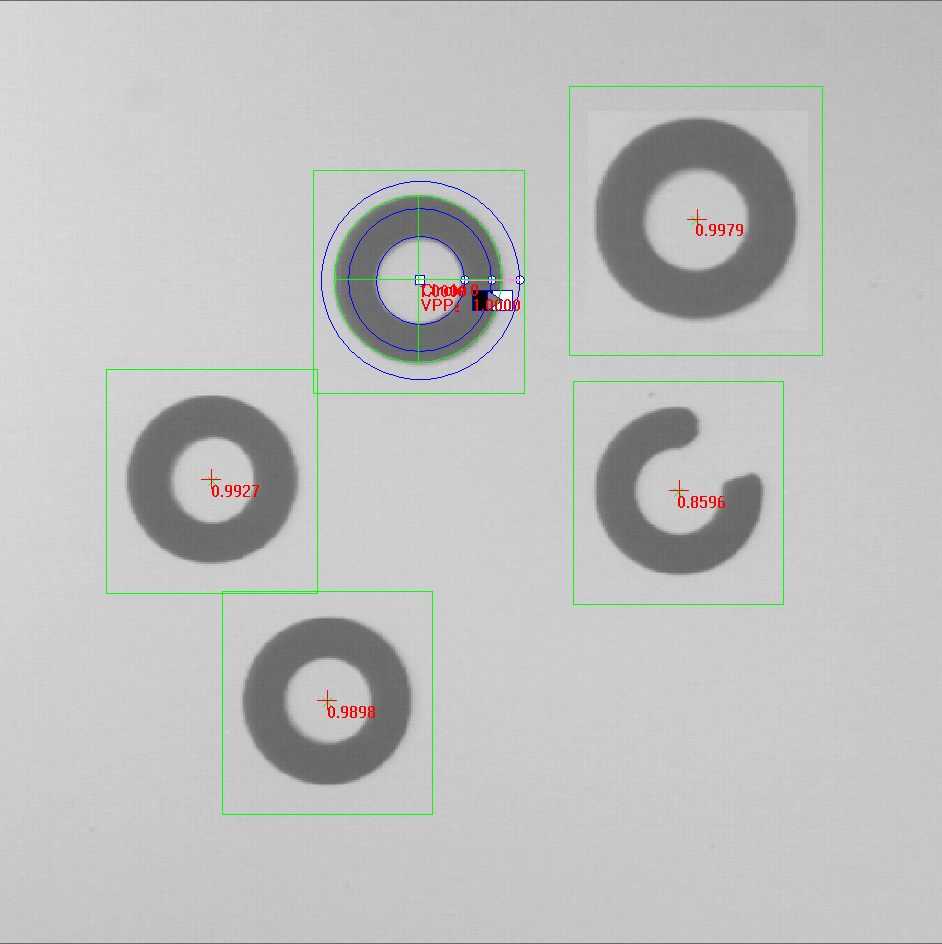

目標與模板的大小比例變化時，設置合適的比例容差，即可尋找大小變化的目標。

               比例容差：0%                                                      比例容差：25%

2.4角度容差

圖像中的目標發生角度變化，設置角度容差，即可更好地尋找角度發生旋轉的目標。

 舉例：

在目標未旋轉前進行圖像學習并處理

當目標發生旋轉后：

                角度容差：0 deg                                                 角度容差：30 deg

2.5匹配速度

       【灰度匹配】暫未支持該功能。

2.6匹配位置

該參數提供了返回目標的輔加選項，可根據以下選項返回目標數據。

【所有目標】：返回所有的目標

【分數最大】：返回所有目標中分數最大的目標

【最左邊的】：返回所有目標中位置最左邊的目標

【最右邊的】：返回所有目標中位置最右邊的目標

【最上邊的】：返回所有目標中位置最上邊的目標

【最下邊的】：返回所有目標中位置最下邊的目標

舉例：

                    所有目標            最左邊的

2.7模板修改

【灰度匹配】暫未支持該功能。

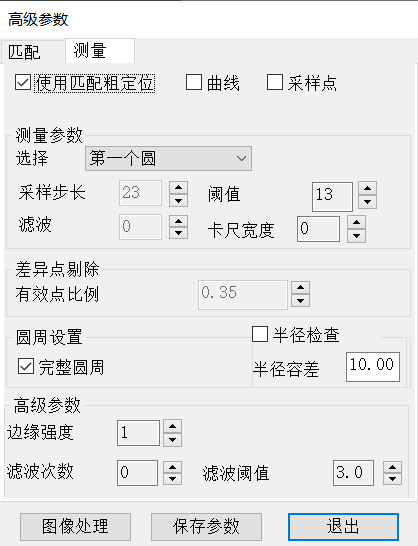

3.圓工具的參數設置

【使用匹配粗定位】：勾選后圓工具跟隨匹配位置改變，否則圓工具將在固定位置。

【曲線】：勾選后，在圖像區域繪畫出尋找路徑上的變化情況，觀察曲線與閾值線的關系，有助于設置【閾值】參數。

【采樣點】：勾選后，繪畫出測量到的采樣點，觀察采樣點的分布情況，可助于設置參數。

3.1選擇

該參數提供按位置選擇的擬合圓結果。

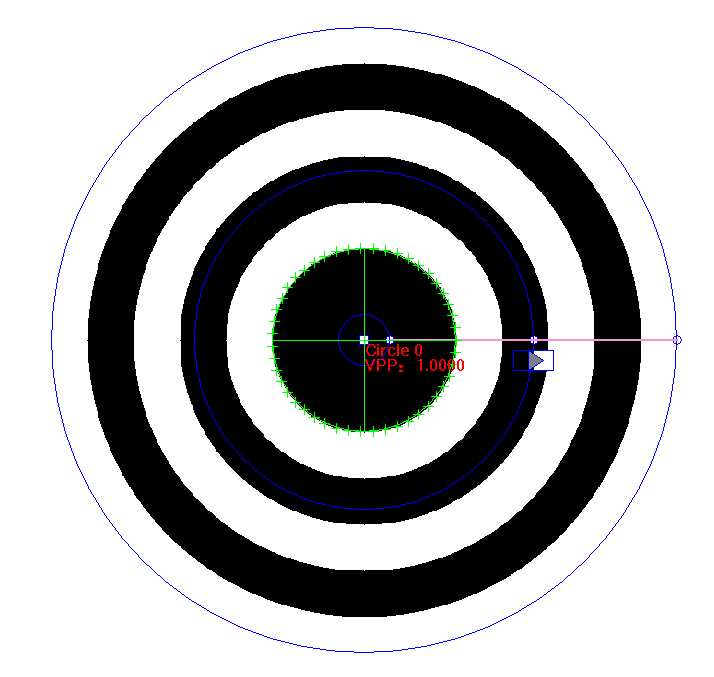

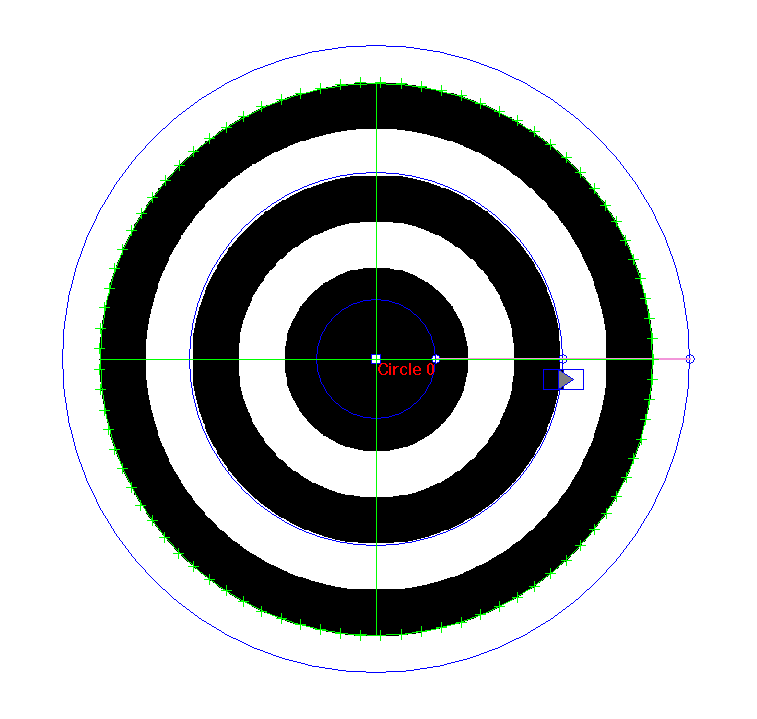

                         第一個圓                                                  第三個圓

3.2采樣步長

該參數設置測量點的個數（卡尺個數）。

3.3閾值

高于該參數值的邊緣點將會添加到擬合圓的點集中。結合【曲線】有助于設置該參數。

左圖中粉色直線為測量路徑，右圖是對應的曲線。

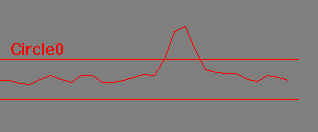

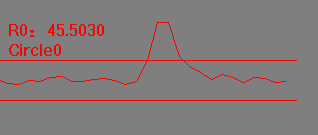

                  測量的路徑                                                 曲線（紅線為閾值）

3.4濾波

粉色為一條測量路徑，該參數過濾測量路徑上的干擾點。

                  濾波：2                                                             濾波：8

3.5卡尺寬度

粉色為一條測量路徑，該參數調整使粉色路徑范圍加寬，如下圖所示。當路徑上有干擾點，調整卡尺寬度可有效抗干擾。

                                卡尺寬度0 對應的曲線

                               卡尺寬度5對應的曲線

3.6有效點比例

該參數表示參與擬合圓的有效點數量占總測量路徑數量的百分比。由于邊緣殘缺或部分邊緣點被剔除等情況，使得參與擬合圓的邊緣點數目減少，但不能低于該參數值，否則測量失敗。下圖中，有效點比例VPP：0.8182

3.7完整圓周

該選項可實現測量任意的圓弧，直接地避開殘缺或不可靠邊緣范圍，提高測量的穩定性。圓弧工具的鼠標操作與完整圓相似。

3.8半徑檢查

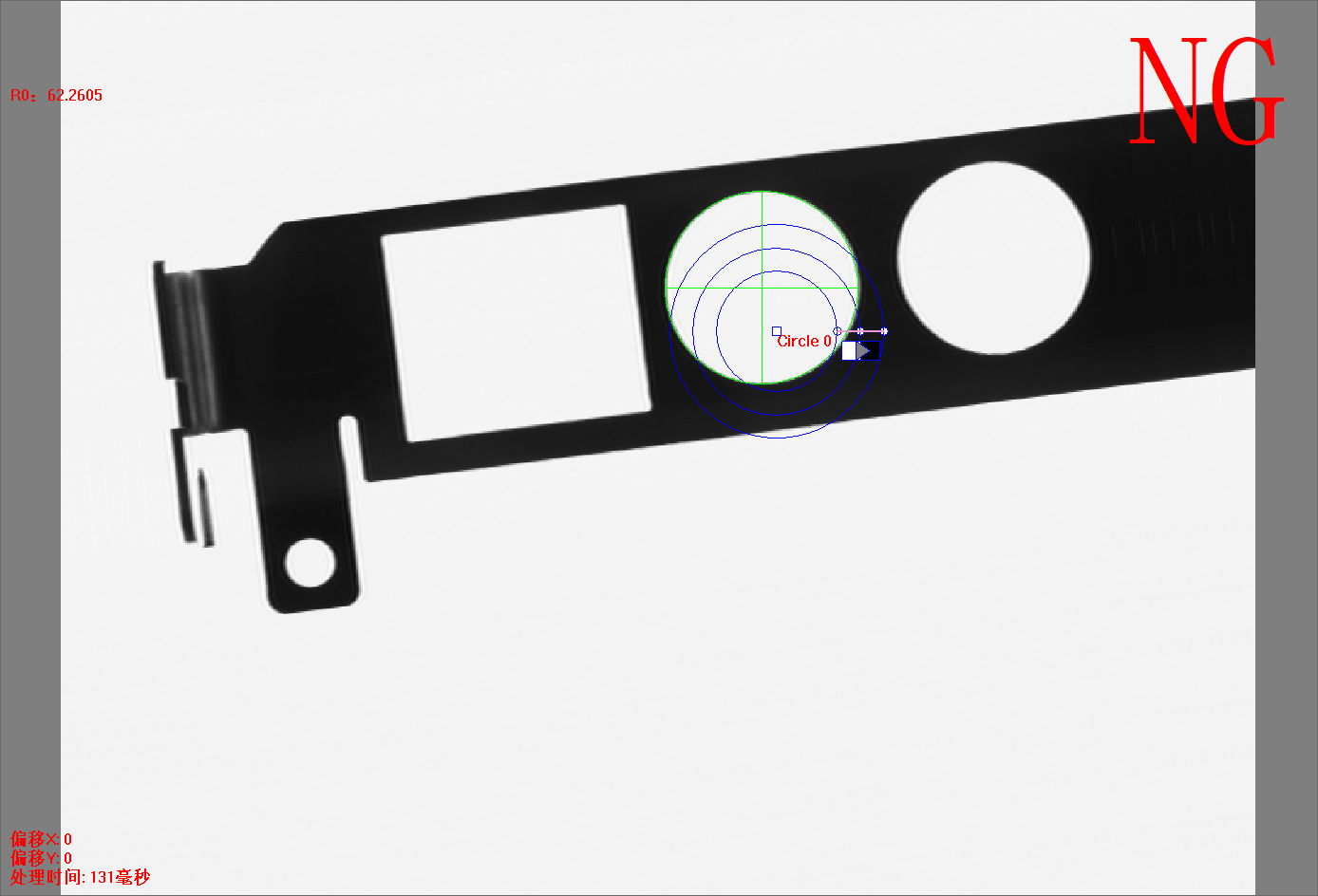

當記錄圓半徑的基準值后，勾選該選項，可在圖像處理過程中檢查圓的半徑。半徑容差單位為像素。

3.9邊緣強度

當邊緣模糊時，可有效增強邊緣的強度，同時起到抗干擾的作用。

測量路徑

      邊緣強度：1                               邊緣強度：4

3.10濾波次數、濾波閾值

這兩個參數是組合使用的，它們起到剔除差異點的作用，提高擬合圓的準確性。

【濾波次數】指執行剔除差異點的次數，強的差異點可能要執行多次才被剔除。

【濾波閾值】留下的有效邊緣點到擬合圓周的平均距離。

            濾波次數：0                                          濾波次數：1
