該方法先搜索與模板相似的目標，然后分析目標局部內的斑點，計算斑點的重心坐標平均值作為結果輸出。

該方法受使用的限制，不支持大角度及比例變化的情況。

1. 斑點選擇與模板選擇

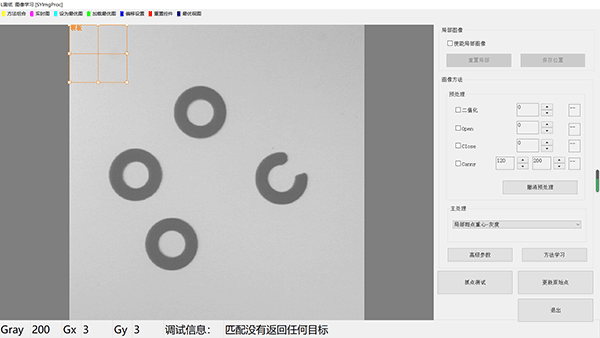

在主處理下拉列表中選擇《局部斑點重心--灰度》，在圖像范圍內將出現一個橙色矩形框。如未見矩形框，可點擊圖像上方工具欄《重置控件》。

1.1斑點選擇

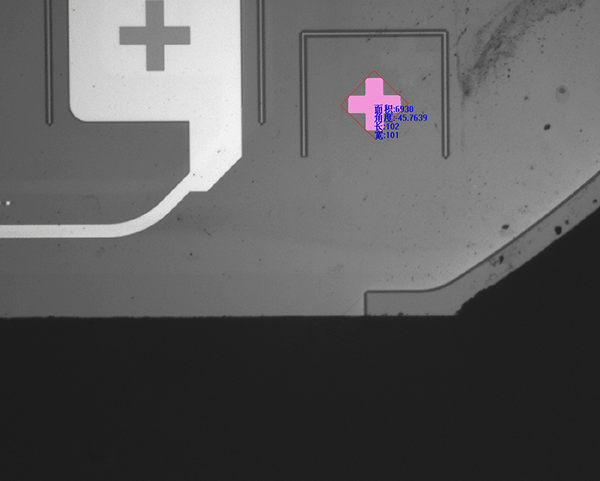

鼠標左鍵點擊圖像中需要分析的斑點類型（黑或白），目標將會被著粉紅色，并顯示斑點的特征信息。

【面積】該斑點的大小，即組成該斑點的所有像素點總數

【角度】該斑點最小外接矩形的角度，圖中紅色矩形所示

【長、寬】該斑點最小外接矩形的長、寬。

以上信息，在高級參數中作為設置的參考值。

1.2模板的選擇

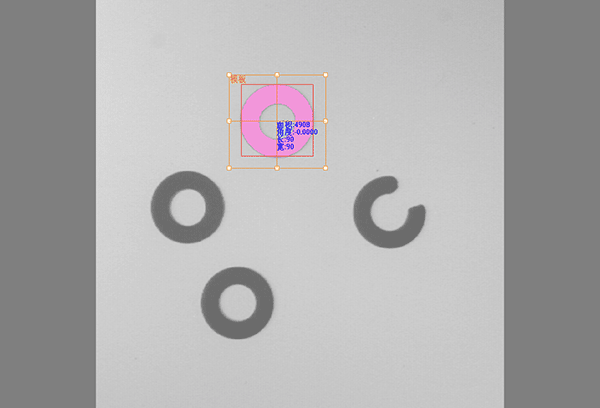

通過鼠標改變ROI的大小，并拖放至斑點的位置作為學習的模板。

1.3方法學習

點擊【方法學習】，模板及斑點的信息被保存，到此該方法的學習完成。

2. 匹配的參數設置

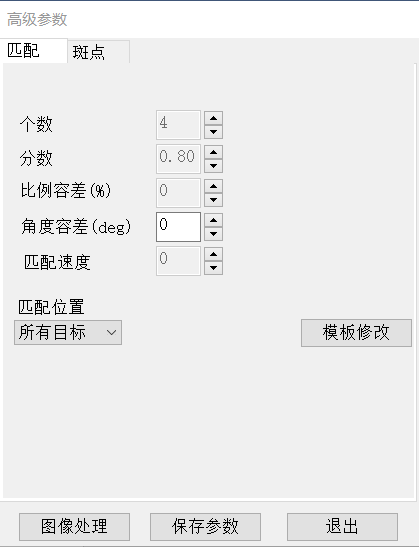

點擊【高級參數】進入參數設置界面。

2.1個數

圖像中存在多個目標時，設置【個數】，即可返回多個目標。

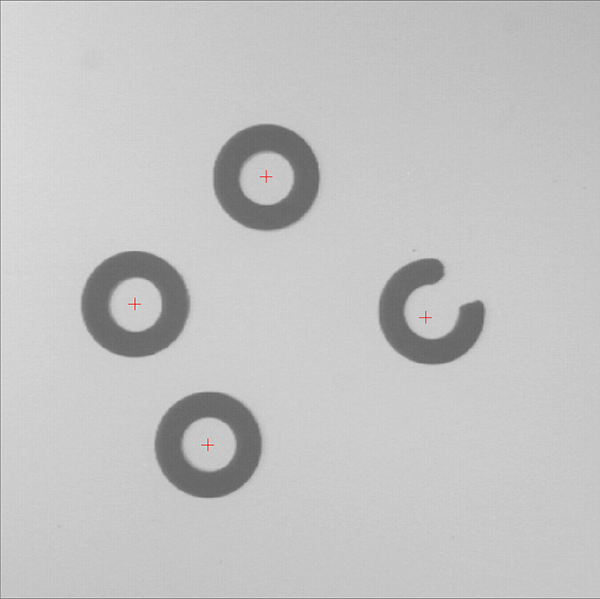

                      個數：1                                                    個數：4

2.2分數

目標與模板間的相似度分數。分數越高，表示目標與模板越相似。分數在設置值之下的目標，將會被剔除。（請觀察下面圖中，每個目標的分數）

                   分數：0.8                                                    分數：0.9

2.3比例容差

該方法的使用受限制，不支持比例變化的情況。

2.4角度容差

該方法的使用受限制，不支持角度變化太大的情況。

2.5匹配速度

       【灰度匹配】暫未支持該功能。

2.6匹配位置

該參數提供了返回目標的輔加選項，可根據以下選項返回目標數據。

【所有目標】：返回所有的目標

【分數最大】：返回所有目標中分數最大的目標

【最左邊的】：返回所有目標中位置最左邊的目標

【最右邊的】：返回所有目標中位置最右邊的目標

【最上邊的】：返回所有目標中位置最上邊的目標

【最下邊的】：返回所有目標中位置最下邊的目標

舉例：

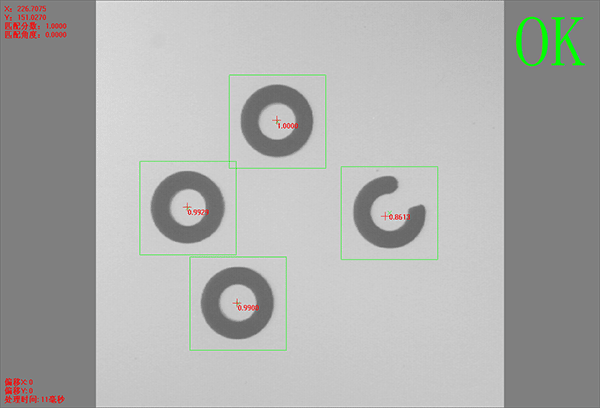

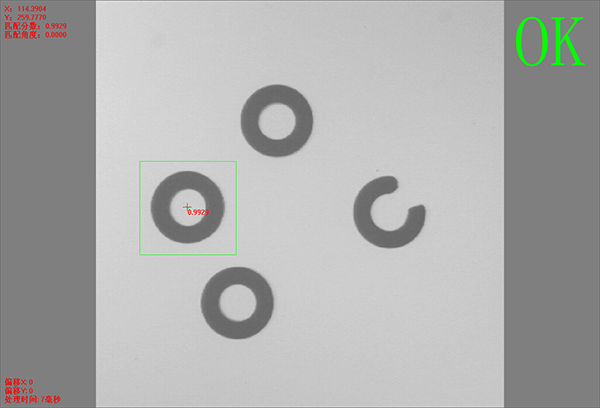

                所有目標                                                                  最左邊的

2.7模板修改

【灰度匹配】暫未支持該功能。

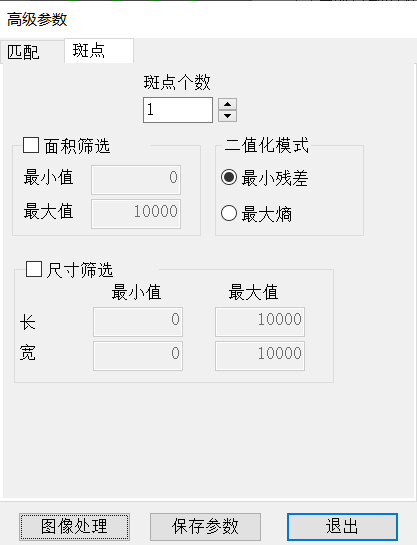

3. 斑點的參數設置

3.1斑點個數

目標區域內的斑點個數必須大于等于設定的個數，否則報錯。所有的斑點坐標求平均值作為結果。以下舉例：

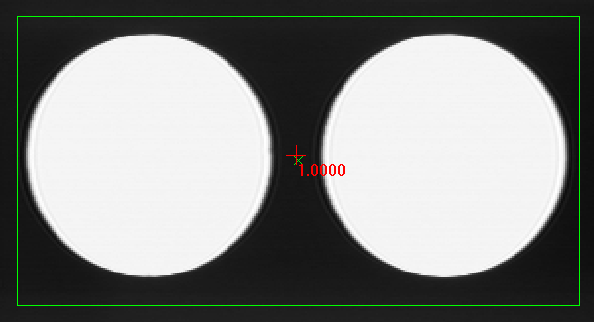

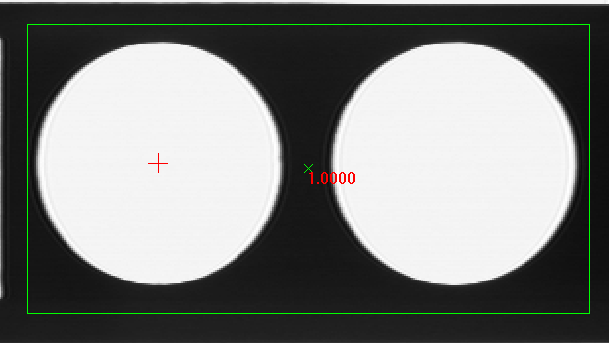

                        斑點個數：1                                               斑點個數：2

3.2面積篩選

通過設置面積的最小值、最大值，進行斑點篩選。面積在最小值、最大值之間的斑點被保留，之外的斑點被剔除。

          面積篩選前                                                                 面積篩選后

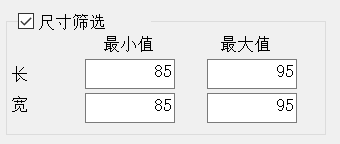

3.3尺寸篩選

通過設置尺寸的最小值、最大值，進行斑點篩選。尺寸（長、寬）在最小值、最大值之間的斑點被保留，之外的斑點被剔除。

           尺寸篩選前                                                                           尺寸篩選后

3.4二值化模式

斑點分析的前提是把斑點與背景分割開來。一般情況下，默認使用【最小殘差】即可處理絕大部分的圖像。當圖像明暗不明顯，或斑點與背景對比不明顯時，使用【最小殘差】的效果將受到影響，這時使用【最大熵】會得到較理想的效果。

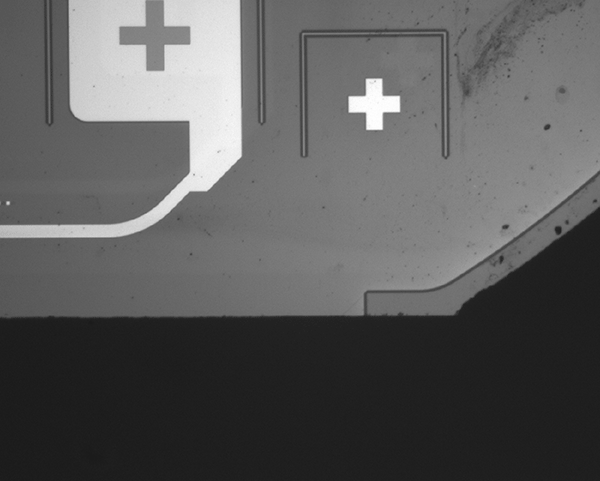

            原始圖像，小十字目標

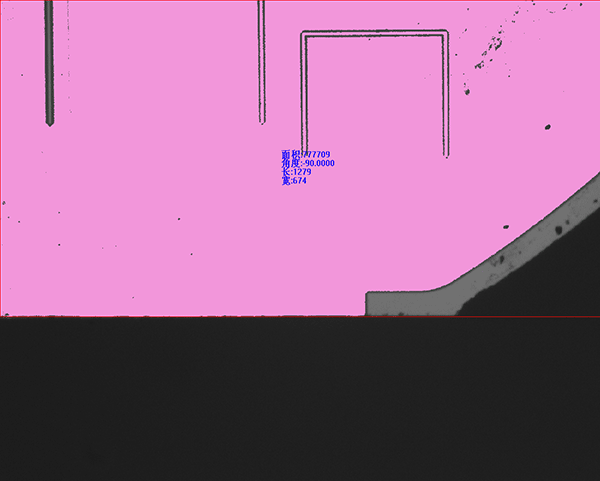

                 最小殘差效果                                                        最大熵效果
