在手機鏡頭組裝過程中，鏡片的D 角角度是一個非常重要的參數，它影響了鏡頭的成像質量，以前都是人工對位，精度低，效率低，隨著攝像頭的像素越來越高，鏡片數量越來越多，單靠人工對位已經不能滿足生產的需求。

       檢測內容：視覺抓取手機鏡頭+鏡頭角度測量。

解決方案

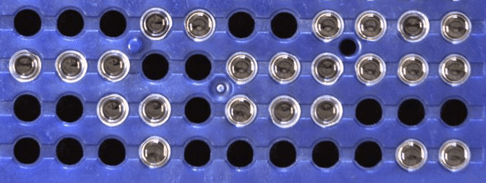

       手機鏡頭自動組裝視覺檢測系統，選用視覺光源、光源控制器、工業CCD 相機、工業定焦定倍鏡頭等硬件設備和視覺軟件系統，采用工業相機對鏡片的D 角(剪口)進行拍照，并用視覺軟件進行測量，得到鏡片的D 角角度，并把該角度傳輸?shù)絇LC，PLC 控制運行機構，從而使夾具能精確地抓取鏡片，實現手機鏡頭的精密組裝，提高鏡頭組裝的精度和效率，從而提高手機鏡頭的成像質量。

檢測效果：

1、可以同時對三種(多種)鏡片D角(剪口)拍照并進行實時檢測角度，檢測精度在±5°，重復精度在0.5°；

2、檢測速度:3-5個/s；

3、可以自動識別產品有無；

4、檢測結果實時顯示，并實時傳輸給PLC；

5、制程管理功能，可設置并保持多種規格產品的檢測參數；

6、系統穩定、可重復性高等。

       智能化、自動化、數字化、信息化是未來制造業的發展大趨勢，雙翌光電致力于制造業工廠智能改造，數字化升級。我們堅信通過不斷努力與創新，能夠?qū)崿F(xiàn)與客戶的合作共贏。如果您有相關視覺檢測方面的需求，請聯系我們。
