什么是LCM?

LCM（LCD Module）即LCD顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。

液晶模組（LCM）制造過程常用名詞

TFT-----Thin Film Transistor：薄膜電晶體

CF-------Color Filter：彩色濾光片

LCD-----Liquid Crystal Display：液晶顯示屏

TAB-----Tape Automatic Bonding：帶載封裝IC

PCB-----Printed Circuit Board：印刷電路板

ACF-----Anisotropic ConductiveFilm：異方性導電膜

B/L------Back Light：背光模組

Assy---Assembly ：組裝

B/Z------Bazel ：鐵框

Bonding：壓合

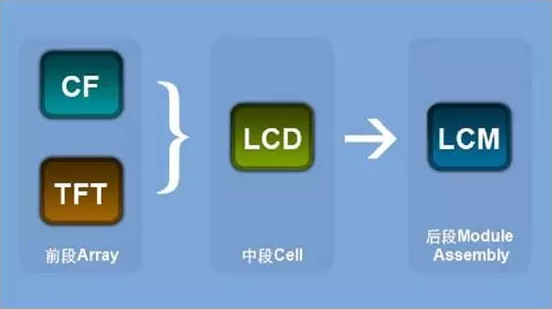

TFT-LCD制造的“前、中、后”三段

如上圖，后段Module制程主要是液晶基板的驅動IC壓合與印刷電路板的整合，這一部分可以將從主控電路接受到的顯示信號傳輸到驅動IC上，驅動液晶分子轉動，顯示圖像。此外，背光部分在此環節會與液晶基板整合，完整的液晶面板就完成了。

前段Array：

1、薄膜 2、黃光 3、蝕刻 4、剝膜

中段Cell：

5、配向膜印刷 6、密封劑涂飾 7、噴灑間隔物 8、注入液晶 9、密封組合 10、偏光片貼附

后段Module Assembly：

11、COG制程 12、軟性線路板壓合 13、印刷線路板壓合 14、背光模組組裝 15、老化測試

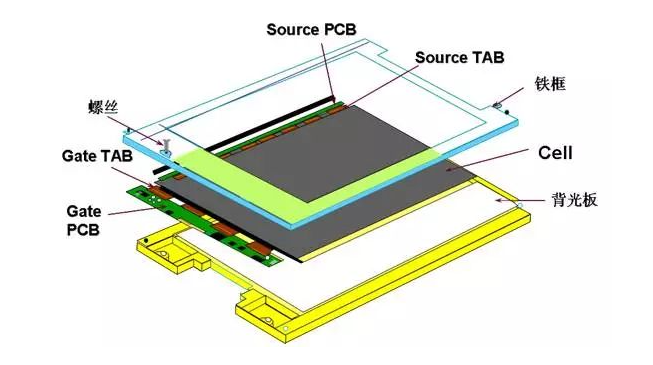

液晶模組（LCM）的主要結構圖

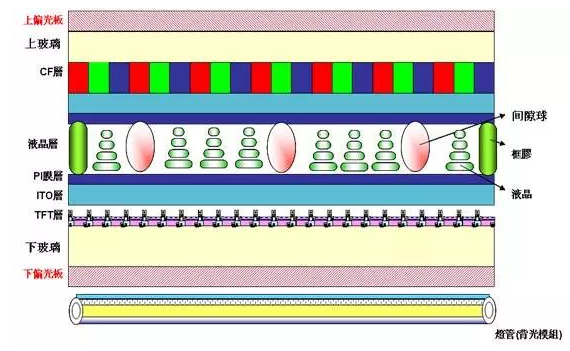

液晶模組（LCM）結構（剖面圖）

液晶模組（LCM）構成主要部件和材料應用

1.偏光板:最主要作為光柵,僅讓單一方向的光可通過,還可以保護CF層與TFT層

2.CF層與TFT層:一上一下以形成電場,讓液晶在此電場下排列.

3.配向(PI)膜:配向膜具有方向性能讓液晶在配向膜上規則排列.

4.透明金屬導電層(ITO):讓上下玻璃通電,用以控制液晶方向

5.框膠:就像房子的墻壁,用來阻絕液晶與外界接觸.

6.間隙球(SPACER):就像房子的柱子,用來支撐上下兩片基板

7.液晶:在不同電場下控制液晶的排列,用以得到不同穿透率的光量,藉此達到顯示原理.

8.背光模組:提供一背光源才能將LCD之信號變化呈現出來

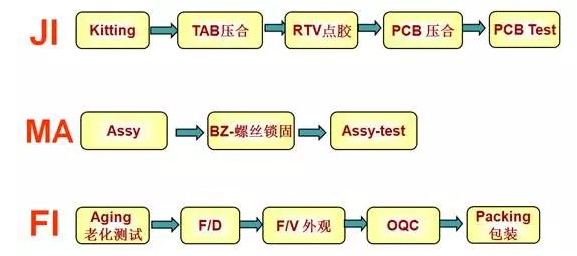

液晶模組（LCM）制造流程的三個步驟

第一步（JI）：將LCD液晶成品面板（Cell）、異方向性導電膠（ACF）、驅動IC、柔性線路板（FPC）和PCB電路板利用機臺壓合

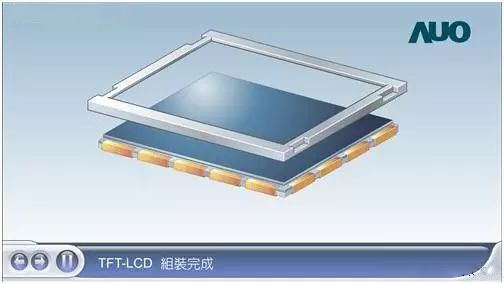

第二步（MA）：接下來和背光板、燈源、鐵框一齊組裝成品；

第三步（FI）：老化測試

以上經過重重檢測就是我們見到的“液晶面板（TFT-LCD）”了。

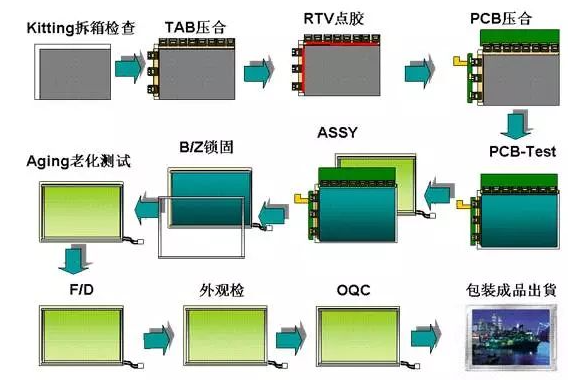

液晶模組（LCM）制造流程圖

制造流程過程中的主要目的原理

根據TFT-LCD顯示原理和生產要求，并通過步驟和制造流程圖，主要分為以下二大類：

1、驅動IC和印刷線路板壓合

2、背光系統的應用，以及液晶基板整合和老化測試

驅動IC和印刷線路板壓合

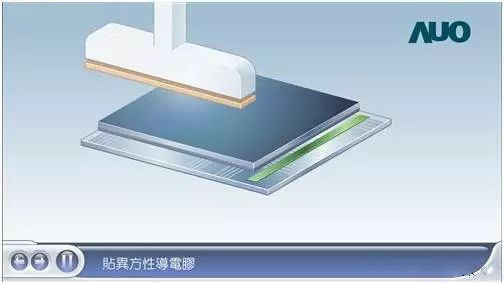

1、異方向性導電膠（ACF）：在兩個邊框上壓合異向性導電膠，這樣可以讓外部電子進入到液晶基板層，是電子傳輸的橋梁。

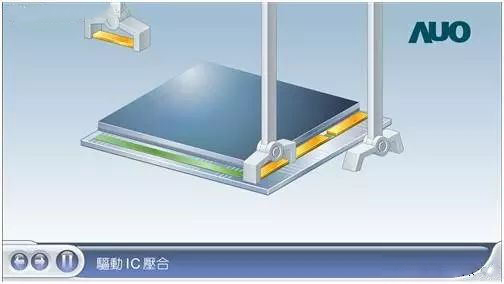

2、驅動IC壓合：驅動IC的主要功能是輸出需要的電壓至每個像素，控制液晶分子的扭轉程度。而驅動IC分為兩種，位于X軸的源極驅動IC負責資料的輸入，特性為高頻并具備影像功能；位于Y軸的閘極驅動IC負責液晶分子的扭轉程度與快慢，其直接影響著液晶顯示器的響應時間。

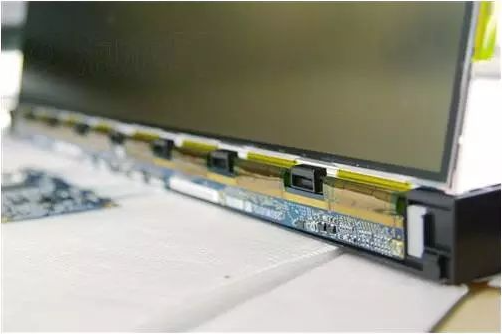

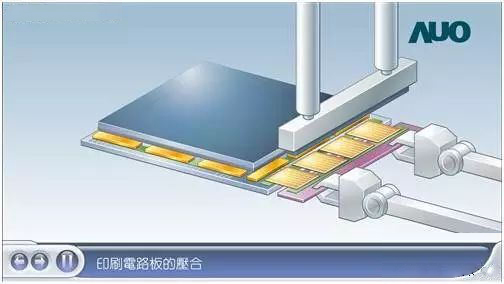

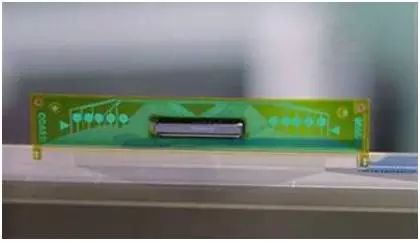

3、柔性電路板的壓合，可以傳輸數據信號，充當外部印刷電路與液晶板電子傳輸的橋梁。其可以彎曲，因此成為柔性或軟性電路板。

背光系統的應用，并且液晶基板整合

1、背光系統種類和圖例介紹

液晶不會自主發光，因此采用液晶作為顯示介質的顯示設備，需要另外搭配背光系統。通常有以下三種：

     CCFL（Cold Cathode Fluorescent Lamp，冷陰極管燈熒光燈）

     LED（Light Emitting Diode，發光二極管）

     EL（electroluminescence 電致發光板），OLED（Organic Light Emitting Diode，有機發光二極管，又稱有機EL），無機EL

三星XL2370的側置白光LED背光在未發光(左)與發光(右)狀態

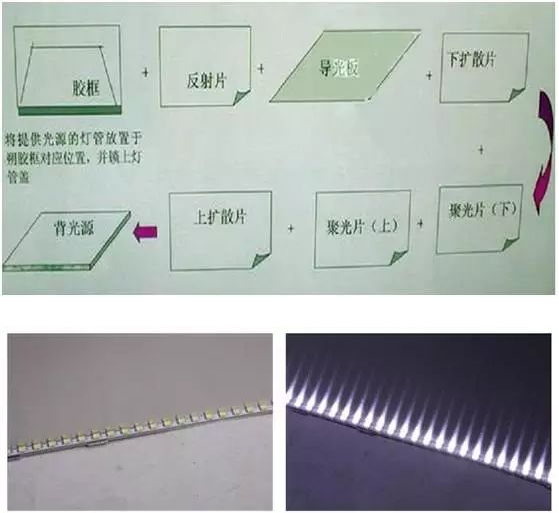

無論是CCFL背光還是LED背光各種放置方式，背光的光源性質都不可能是面光源，而是線光源或者點光源，因此就需要其他組件將光線均勻到整個面上，這任務由擴散板和擴散片來完成。

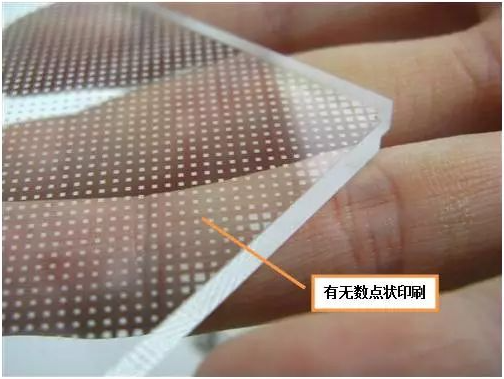

側置LED背光系統的擴散板（導光板）

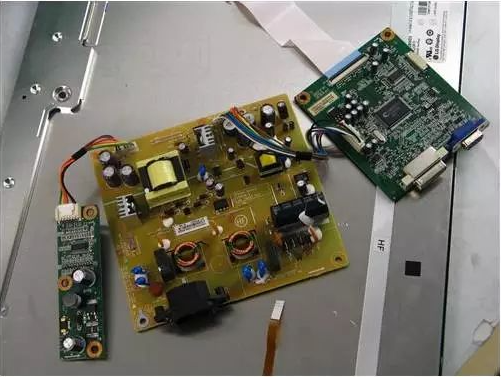

LED背光的點燈器

背光系統和液晶基板整合和老化測試

1、液晶基板與背光系統沒有用粘合的方式固定，需要用金屬或者膠框加在外層，起到固定液晶基板與背光系統的作用。

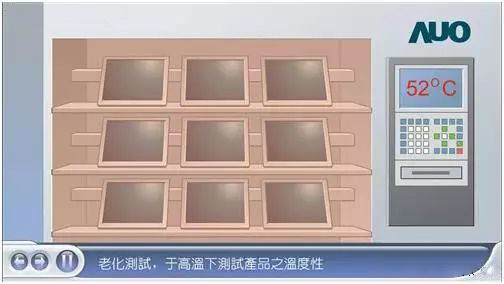

2、進行高溫老化測試
